通用版双向称重无人值守系统方案

  一、概述
  随着物流数量的增大,各单位对收发货物的有效管理十分重要。确保收发货物数据的真实性、准确性、及时性,对收发货物的数量、金额的统计分析,对收货来源(供应商)和发货目的(客户)的跟踪分析,都将给企业带来高效能的管理和可靠决策支持。
  《RFID智能称重管理系统》是我公司开发的一套致力于火力电厂、煤炭、钢铁、粮油、石油、化工、建材、铁路、航空航天等领域的物料收发管理系统软件。本系统可以通过视频监控系统、红外对射系统、红绿灯指挥系统、智能道闸控制系统、RFID射频远距离读写系统来实现无人值守智能称重计量管理。该系统本着科学管理,杜绝漏洞的原则,旨在加强各厂车辆过磅的管理,提高工作效率,堵防在车辆过磅过程中可能存在的问题,提供数据分析和决策支持。本系统适用于电厂、煤矿、选/洗煤厂、焦化厂、钢铁厂、水泥厂、石料厂、垃圾场、化工厂、粮食加工、收购等各类企业。
  汽车衡无人值守系统可自动完成车辆的过磅。车辆从秤台的入口上磅,从出口下磅,秤台入门处用红绿灯控制车辆通过,采用红外定位。系统具有2套读卡器装置,安装地磅入口处和出口出,当电子卡片(远距射频卡,读卡距离0-9米)接近读卡器时,读卡器能够检测到车辆的到来,通过电脑控制自动完成称重、打印磅单、拍照的称重过程,系统数据采用SQLSERVER2000小中型数据库。称重电脑可以相互联网称重,在其中一台称的皮重的记录可以到其它电脑上调出来再称重。
  二、系统设计原则和依据
  为达到地磅称重系统建设项目网络优化建设的目标要求,在网络设计构建中,应始终坚持以下建网原则:
  高可靠性--网络系统的稳定可靠是应用系统正常运行的关键保证,在网络设计中选用高可靠性网络产品,合理设计网络架构,制订可靠的网络备份策略,保证网络具有故障自愈的能力,最大限度地支持各业务系统的正常运行。
  实用性与先进性兼顾:采用的技术成熟、可靠,并且具有一定的先进性,能够满足企业未来业务迅速增长的需求。
  标准开放性:系统设计采用国际标准,具有开放式体系结构,便于将来系统升级,以及和其它系统的专网、国际互联网等的联接。
  安全性:制订统一的骨干网安全策略,整体考虑网络平台的安全性。
  灵活性及可扩展性:根据未来业务的增长和变化,网络可以平滑地扩充和升级,减少最大程度的减少对网络架构和现有设备的调整。
  可管理性:能够为网络的维护和运营提供强大的统一的管理平台,第一简化操作、第二方便管理,第三提高故障解决能力。
  保护现有投资:在保证网络整体性能的前提下,充分利用现有的网络设备或做必要的升级,对其他的设备用作备份设备。
  网联网系统软件,可在具备联网条件的其它电脑或手机APP上安装软件,以备查询、统计数据、录入数据
  三、汽车衡无人值守系统的构成

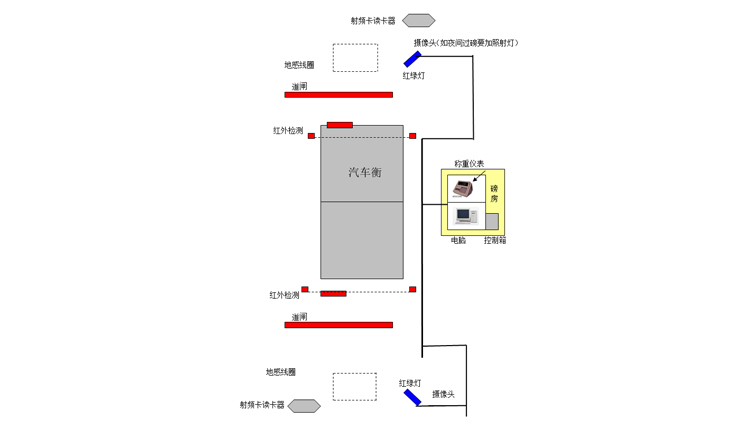

  汽车衡无人值守系统的构成见下图:


  四、系统的工作流程说明
  1、卡片录入
  车辆进厂时,每车发一张射频卡,卡内预先输入客户名称、货物名称、规格、型号、运输单位、司机姓名、计划单号等信息。
  2、无车状态
  无车辆过磅的条件下,入口处红灯亮,软件红外为白色,两道闸均为关闭状态。
  3、进厂上磅
  车辆进入上磅通道后系统远距自动识别卡号,语音提示刷卡是否成功,如果刷卡成功,软件自动读取卡里信息并同步在系统里,红灯变绿灯,入口侧道闸抬杆,车辆上磅,当车辆没有完全上磅时,软件红外指示为红色,等到完全上磅,车辆没有挡住红外时 ,软件红外正常为白色,方可正常过磅。
  4、称重
  车辆上磅停稳后,重量及卡中预置的数据保存,完成称重过程。出口处红灯变绿灯亮,。如果软件中的红外为红色,语音提示车辆挡住红外,不能保存称重数据,语音提示红外被挡,请移动车辆到指定位置。如果软件中的红外为白色,表示车辆没有挡住红外 ,称重数据保存成功同时抓取秤前、秤后、车辆上方及磅房内四张照片,语音提示称重完成,出口处道闸抬杆,称重记录和抓拍照片上传到指定电脑据所在的数据库里。
  4、下磅
  车辆下磅后去卸载或装载货物,红外及道闸配套车辆识别器检测到车辆完全下磅后,出口处道闸落杆,绿灯变红灯。还没有完全下磅时,软件红外正常为红色,等到完全下磅后,车辆没有挡住红外时 ,软件红外正常为白色,本次称重结束。所有数据存入电脑, 数据供事后统计、查询。
  5、二次称重
  车辆装载或卸货后返回地磅进行二次过磅,重复上述1-4过程,系统自动把两次过磅时数量大的作为毛重、数量小的作为皮重并和其它相关数据一起存储在电脑中然后打印过磅单,司机可及时取走磅单作为结算依据。
  6、大屏幕显示
  称重过程中大屏实时显示车号、称重重量等信息,提示车辆上下磅或通行信息。
  7、防作弊检测
  当防作弊检测仪监测到作弊信号时,会自动终止过磅,声光报警器发出报警信号,提示工作人员及时处理,待处理正常后方可继续过磅,以备不法分子控制地磅遥控作弊,有效减少损失。
  8、预存款管理
  软件可预设预存款管理,当客户预存款低于指定下限或余额不足时,不予过磅,以免因疏忽造成客户多提货给用户造成不必要的损失。
  9、PC及手机客户端软件:所有称重数据均可在具备联网条件的PC端或手机端进行统计、查询或预置常用信息。
  10、记事功能:系统自动记录电脑开关机信息、登录信息(含登录人姓名、上机时间),操作信息含修改、删除称重数据等信息,便于事后查询及确认各项信息。
  五、系统配置的必要性说明
  1、道闸配置
  本系统在秤台入口和出口处各配有一个道闸。入口道闸的配置保证了电脑只有在读到电子卡片的信息后再让车辆上磅称重。
  2、摄像机配置
  地磅前后各配摄像机1台,车牌货物及称重结果能够被抓拍下来,硬盘录像机24小时不间断录像,以备查对可疑车辆信息。
  3、红绿灯配置
  红绿灯提示驾驶员目前是否可以上磅,只有在栏杆抬起时,绿灯才会亮。
  4、读卡器
  读卡器通过远距读电子卡片的数据,识别车辆、货物等信息。
  5、语音提示
  通过语音提示,指导车辆完成刷卡、上下磅,并可及时告知司机车辆信息,如车号、毛皮净重、物料名称等。
  6、红外检测
  自动检测车辆上磅情况,如车辆未完全上磅,系统不予过磅,以防止司机作弊,语音同时会提示车辆停在正确位置。
